德國hivolt高壓連接器系列

　　德國hivolt高壓連接器

　　電壓高達 100kV 的標準高壓連接器。我們提供不同設計的單針和多針高壓連接器。需要時，可以提供帶有 HV 連接器端接的電纜。

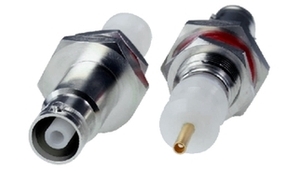

　　57 SHV系列

　　SHV - 直通電纜插頭和密封隔板插座 5kV

　　
特征：
　　額定電壓 5kV DC / 3.5kV RMS
　　額定電流 500mA
　　提供完整的電纜組件
　　符合 RoHS
　　應用：
　　安*高壓實驗室接線
　　高壓電源/放大器
　　核儀器儀表
　　測試和測量設備
　　SHV（š AFE ? IGH V oltage -核測量模塊標準）反*性，同軸高電壓連接器。
　　直電纜插頭 57K101?106N3 和后安裝隔板壓接插座 57S507?106N4 與標準 RG58?C/U 或我們用于壓接組裝的20kV 額定 LSZH HRG58?20?2同軸電纜兼容。對于高溫應用，它還可以分別與硅膠或聚四氟乙烯絕緣同軸電纜HSL-10S-0.5-A-2或HRG303-40-A-1組裝在一起。
　　外部接地連接在意外插接/拔出期間保持不變。中*觸點是凹進的，以防止在連接器配合時發生電擊危險。為了人身安*，連接器在通電時不應配對或脫開！
　　連接器符合 RoHS 標準。
　　備注：SHV 和 BNC 連接器不可互配。

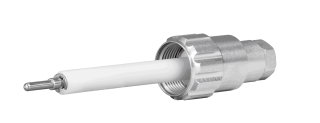

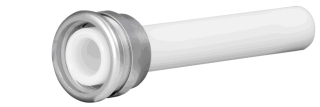

　　HC7系列

　　單*高壓連接器 10kV – 100kV

　　特征：
　　高達 100kV直流
　　提供防油插座
　　聚四氟乙烯絕緣
　　低接觸電阻
　　擴展溫度范圍
　　德國制造
　　提供完整的電纜組件
　　應用：
　　儀器高壓連接
　　測試站
　　單*高壓連接器對 HC7M-xx（電纜安裝插頭）和 HC7F-xx（儀器安裝插座）在 30A 或 80A 版本中可用于高達 100kV DC 的工作電壓。這些連接器適用于屏蔽/屏蔽高壓電纜。
　　鍍銀中*觸點、堅固的鍍鎳外殼和螺釘互鎖保證了安*可靠的連接。電纜通過集成的電纜密封套固定在連接器外殼上。圓柱形楔塊可實現牢固的機械連接和出色的屏蔽連接。提供五種不同尺寸的電纜密封套，適用于各種電纜直徑?？梢允褂?M20x1.5 或 M25x1.5 適配器使用外部電纜密封套。
　　連接器提供 PTFE 絕緣和擴展的工作溫度范圍?？蛇x地，這些容器可作為油密版本提供。可以為 20kV/80A 連接器訂購嵌入式公觸點。

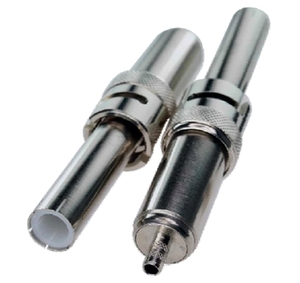

　　HC51系列

　　直同軸高壓連接器 10kV

　　特征：
　　額定電壓 10kV DC
　　嵌入式觸點
　　同軸設計
　　卡口聯軸器
　　可與行業標準
　　10kV 同軸連接器互配
　　提供完整的電纜組件
　　符合 RoHS
　　應用：
　　儀器高壓連接
　　高壓電源/放大器
　　醫療電子
　　核儀表
　　測試和測量設備
　　高壓實驗室接線
　　一般高壓測試
　　10kV 反*性同軸高壓連接器旨在通過使用凹進式觸點將人員觸電風險降至*低。電纜連接器和隔板插座都有凹入式觸點，在未配對的情況下可承受額定電壓。
　　前安裝插座是密封的。
　　直壓接電纜插頭 HC51P-58 和后裝壓接插座 HC51RB-58 與我們的 20kV 額定 LSZH HRG58-20-2同軸電纜兼容，用于壓接組裝。
　　對于高達 8kV DC的高溫應用，連接器還可以與硅膠絕緣同軸電纜HSL-10S-0.5-A-2組裝。
　　HC51 系列連接器不能與 SHV 或 HC52 系列連接器互配。

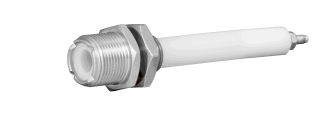

　　HC52系列

　　直同軸高壓連接器 20kV

　　特征：
　　額定電壓 20kV DC
　　嵌入式觸點
　　同軸設計
　　卡口聯軸器
　　可與行業標準
　　20kV 同軸連接器互配
　　提供完整的電纜組件
　　符合 RoHS
　　應用：
　　儀器高壓連接
　　高壓電源/放大器
　　醫療電子
　　核儀表
　　測試和測量設備
　　高壓實驗室接線
　　一般高壓測試
　　20kV 反*性同軸高壓連接器，旨在通過使用凹陷觸點將人員觸電風險降至*低。電纜連接器和隔板插座都有凹入式觸點，在未配對的情況下可承受額定電壓。
　　前安裝插座是密封的。
　　直壓接電纜插頭 HC52P 和后部安裝壓接插座 HC52RB 與 RG 213 或 RG 214 同軸電纜兼容。
　　直電纜插頭 HC52P-HTV30S 與我們的 30kV 額定HTV-30S-22-2同軸電纜兼容。該插頭也可以與我們的 45kV 額定HRG303-45-A-1電纜端接。
　　HC52 系列連接器不能與 SHV 或 HC51 系列連接器互配。

　　HC55系列

　　SHV 高壓連接器 5kV

　　
　　特征：
　　額定電壓高達 tp 5kV DC
　　同軸設計
　　卡口聯軸器
　　提供完整的電纜組件
　　符合 RoHS
　　應用：
　　儀器高壓連接
　　高壓電源/放大器
　　醫療電子
　　核儀表
　　測試和測量設備
　　高壓實驗室接線
　　一般高壓測試
　　5kV 安*高壓連接器與同軸電纜組 RG58、RG59 或 RG316 兼容。
　　該系列包括直角和直角電纜插頭以及后安裝和前安裝隔板插座。
　　如需合適的電纜，請參閱我們的HRG58-20-2、HRG303-40-A-1、HRG316-10-A-1和HSL-10S-0.5-A-2型號。
　　請分別參見 10kV 或 20kV 型號的 HC51 或 HC52 系列。
　　HC55 系列連接器不能與 HC51 或 HC52 系列連接器互配。

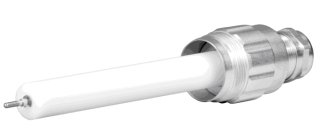

　　HS/HB系列

　　單*高壓連接器 10/20/30/40kV

　　特征：
　　高達 40kV直流/ 30A
　　100,000 次配對循環
　　UL94 V-0 可燃性等級
　　擴展溫度范圍
　　中*附件
　　提供完整的電纜組件
　　低成本
　　德國制造
　　應用：
　　儀器高壓連接
　　測試站
　　單*高壓連接器對 HSxx（電纜安裝連接器）和 HBxx（儀器安裝插座）可用于 10kV DC、20kV DC、30kV DC和 40kV DC 的工作電壓。這些連接器適用于屏蔽/屏蔽高壓電纜。
　　鍍銀中*觸點、堅固的鍍鎳外殼和螺釘互鎖保證了安*可靠的連接。由于 PTFE 絕緣，工作溫度范圍更廣。某些型號可應要求提供 POM 絕緣材料。

SB100 系列 [已停產 - 請參閱 HC7 系列]

單*高壓連接器 10kV – 100kV

　　特征：
　　高達 100kV直流/ 30/80A
　　100,000 次配對循環
　　UL94 V-0 可燃性等級
　　擴展溫度范圍
　　中*附件
　　提供油密插座
　　提供完整的電纜組件
　　德國制造
　　應用：
　　儀器高壓連接
　　測試站
　　單*高壓連接器對 S1xx（電纜安裝插頭）和 B1xx（儀器安裝插座）在 30A 或 80A 版本中可用于高達 100kV DC 的工作電壓。這些連接器適用于屏蔽/屏蔽高壓電纜。
　　鍍銀中*觸點、堅固的鍍鎳外殼和螺釘互鎖保證了安*可靠的連接。電纜通過公制電纜密封套固定在連接器外殼上。圓柱形楔塊可實現牢固的機械連接和出色的屏幕連接。提供三種不同尺寸的電纜密封套 (A/B/E)，適用于各種電纜直徑。
　　連接器可提供 POM 或 PTFE 絕緣（SB110 –SB125 *適用于 PTFE，SB1100 *適用于 POM）。PTFE 絕緣型號具有擴展的工作溫度范圍?？蛇x地，這些容器可作為油密版本提供。

VP-CL 系列

1/2/3 *高壓連接器 13kV, 13A

　　特征：
　　額定電壓 13kV DC
　　額定電流 13A
　　非常適合內部布線
　　快速組裝
　　多種安裝選項帶來的高度靈活性
　　剪輯鎖定
　　低成本
　　德國制造
　　VP-CL 系列高壓連接器提供 1、2 或 3 *版本。夾鎖機制允許輕松插拔，并確保插頭在插拔時鎖定到插座。這些高壓連接器用于內部接線，具有多種安裝選項。連接器可以在未安裝的情況下使用飛線，安裝為饋通件或安裝在結構部件的表面上。
　　用于輕松組裝的壓接觸點適用于 AWG26 至 AWG14 的電線尺寸。
