接近開關的原理介紹
與運動部件無機械接觸而能動作的位置開關。接近開關是利用傳感器對接近物體的敏感特性，以非接觸方式檢測物體的控制開關。
接近開關以檢測物體的形式和特性不同，有能檢測金屬物體的電感式接近開關，能檢測金屬物體和非金屬物體及液體的電容式接近開關，能檢測磁性的磁感式接近開關，利用光信號檢測物體的光電感式接近開關的原理。
電感式接近開關由LC振蕩電路、信號觸發器和開關放大器組成。振蕩電路的線圈產生高頻磁場，該磁場從傳感器的感應面向外發送，當金屬物體進入檢測區時，如果是非磁性金屬，則產生渦電流。
如果是磁性金屬，滯后現象及渦流損耗也會產生，這些損失使LC振蕩電路能量減小從而降低振蕩。
當信號觸發器檢測到這減少現象時，便將它轉換成信號。

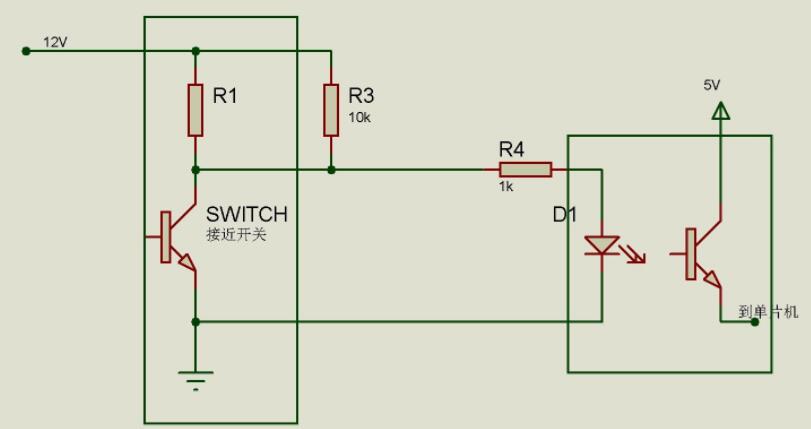

電容式接近開關的原理
電容式接近開關主要是由兩個同軸電*，晶體管振蕩器，檢波器，信號觸發器和開關放大器組成。
A電*與B電*就象一個電容器，當接通電源時，在電*板產生電場，當有金屬，非金屬或液體接近傳感器感應面時，晶體管振蕩就會產生振蕩，振蕩器產生的正旋波信號經檢波電路整形后，再經信號觸發器和開關放大器形成開關信號。
從而起到檢測有無物體存在的目的。電容式接近開關檢測金屬物體可獲得是大的檢測距離。對非金屬物體的檢測距離因物體的介電常數不同，檢測距離有所不同。
磁感式接近開關的原理
磁感式接近開關對磁場起反應。電子式霍爾器件，彈簧式舌簧管等是磁敏器件。利用霍爾器件設計的霍爾式傳感器可檢測外部磁鐵。
利用霍爾器件設計的齒輪傳感器適合對旋轉速度的探測，檢測齒輪的停止和控制等。利用彈簧式舌簧管設計的傳感器，可檢測、磁體。檢測距離遠，并可穿透其它磁性物體進行檢測。
基于磁場能穿透無磁性金屬這類接近開關，可通過磁場穿透氣缸的鋁壁檢測內部固定在活塞上的、磁鐵，實現對活塞集團的檢測。
