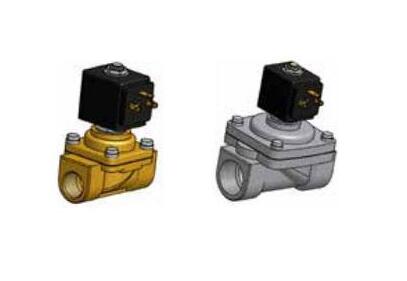

增壓閥工作原理
增壓閥是一種可將低壓油按比例轉化成高壓油的增壓閥。自來水增壓閥的工作原理跟壓力增壓器類似，對大徑空氣驅動活塞施加低壓，當此壓力作用在一個小面積的活塞上時，產生一個高壓。
通過一個二位五通氣控換向閥，增壓泵就可實現連續地運行。單向閥控制的高壓柱塞會不停地把液體排出，其出口壓力跟空氣驅動壓力有關。
增壓閥使用場所
在工廠的部分設備需要高壓的場合，在相應的局部氣路中安裝增壓閥，雖然整體氣路仍然保持低壓，但是在局部可以使用高壓設備。
氣動執行器的輸出力不足，同時受空間限制無法采用更大口徑的氣缸，此時，可以采用增壓閥，在不更換氣動執行器的情況下達到增加輸出力的效果。
驅動部件需要小型化，氣缸要求體積小，預定的輸出力卻要求較大，此時可以采用增壓閥。
在氣罐充氣的過程中，采用增壓閥和單向閥并聯的回路，當氣罐壓力低于入口的氣源壓力時，通過單向閥向氣罐充氣，從而縮短充氣時間。
氣缸單向做功的情況下，在相應的進氣回路中安裝增壓閥，以減少壓縮空氣的消耗量。
增壓閥工作原理
IN進口的空氣通過單向閥通向增壓腔A, B。空氣經過壓力調整器和切換閥到達驅動腔B后，驅動腔B和增壓腔A的空氣壓力推動活塞運動。
在活塞運動的 行程中，高壓空氣經過單向閥流向OUT(出口)。
當活塞運動到行程終點的時候，活塞觸動切換閥，轉換為驅動腔B排氣，驅動腔A進氣的狀態。這樣，增壓腔B和驅動腔A的壓力推動活塞反
向運動，將增壓腔A的空氣壓縮增壓，由OUT口排出。上述步驟循環往復，就可以在OUT口連接提供壓力大于IN口壓力的高壓空氣。
壓力調整器通過手柄和出口壓力反饋來調節驅動腔的壓力，從而設定出口壓力。
